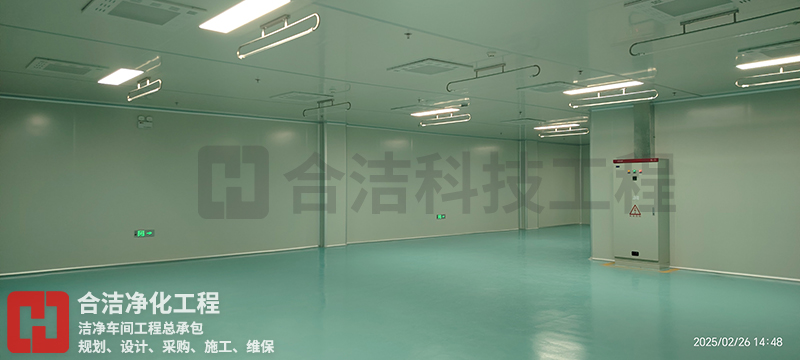

在當今精密電子制造領域，無塵車間的裝修設計直接關系到產品質量和生產效率。以萬級電子注塑無塵車間為例，其裝修方案需綜合考慮潔凈度控制、氣流組織、材料選擇等多重因素，形成系統化的解決方案。以下是基于行業實踐總結的關鍵設計要點，具體隨合潔科技電子凈化工程公司一起來了解下吧！

　　一、潔凈度等級的科學規劃

　　萬級潔凈度(ISO Class 7)要求每立方米空氣中≥0.5μm的顆粒數不超過352,000個。實際設計中需采用"區域分級"理念：核心注塑區維持萬級標準，周邊輔助區可放寬至十萬級。通過壓差梯度控制(相鄰區域≥5Pa)形成空氣屏障，某知名連接器企業采用該方案后產品不良率下降37%。

　　二、動態氣流組織設計

　　采用垂直單向流與湍流結合的混合模式：注塑機上方設置FFU(Fan Filter Unit)群組，形成層流保護罩，風速控制在0.45±0.1m/s;車間四角布置循環風機，實現每小時換氣次數≥25次。蘇州某汽車電子廠商實測顯示，該設計能使工作區粒子濃度穩定在標準值的60%以下。

　　三、新型圍護結構體系

　　1、墻面：采用50mm厚中空玻鎂彩鋼板，防火等級A級，接縫處注入專用密封膠，平面度偏差≤1.5mm/2m

　　2、地面：2mm厚環氧自流平+導電銅箔網絡，電阻值控制在10^6-10^9Ω，消除靜電對精密模具的影響

　　3、吊頂：模塊化鋁合金龍骨系統，預留設備檢修通道，承載能力≥150kg/m2

　　四、環境參數精準調控

　　配置智能監控系統實時采集：

　　溫度：23±2℃(注塑區溫差≤1℃/h)

　　濕度：45±5%RH

　　壓差：通過變頻風機自動補償風量

　　五、防污染專項設計

　　1、人員通道：設置雙門互鎖氣閘室，配備風淋裝置(噴嘴風速≥20m/s)

　　2、物料傳遞：采用雙層傳遞窗帶UV殺菌功能

　　3、廢料處理：負壓管道直連中央收集系統，避免二次污染

　　六、節能技術集成應用

　　1、熱回收系統：將注塑機余熱用于新風預熱，某項目實測節能率達18%

　　2、LED潔凈燈具：色溫5000K，照度≥300lux，功耗較傳統燈具降低40%

　　3、變頻控制系統：根據傳感器數據動態調節風機轉速，噪音控制在≤65dB

　　七、特殊工藝保障措施

　　針對電子注塑特點：

　　1、設置防震基礎：隔離頻率≥25Hz的振動干擾

　　2、純水系統：電阻率≥15MΩ·cm的工藝?yán)鋮s水

　　3、微量潤滑裝置：減少脫模劑揮發污染

　　八、驗收檢測標準

　　需執行GB 50472-2008《電子工業潔凈廠房設計規范》，重點檢測：

　　1、粒子濃度：采用激光粒子計數器多點采樣

　　2、氣流流型：發煙試驗驗證流向合理性

　　3、自凈時間：從萬級降到千級不超過15分鐘

　　實際項目實施時，建議采用BIM技術進行三維模擬，提前發現管線沖突等問題。深圳某通信設備企業的案例表明，數字化設計可使施工變更減少30%，工期縮短25%。后期維護需建立定期更換過濾器(初效3個月/中效6個月/高效12個月)、監測密封性等制度，確保持續達標。

　　隨著5G電子元件向微型化發展，未來無塵車間將向局部百級潔凈區、智能環境調控等方向升級，當前設計應預留模塊化擴展接口。通過系統化的裝修方案實施，可使電子注塑產品表面缺陷率控制在≤0.3ppm，為高端制造提供可靠保障。
