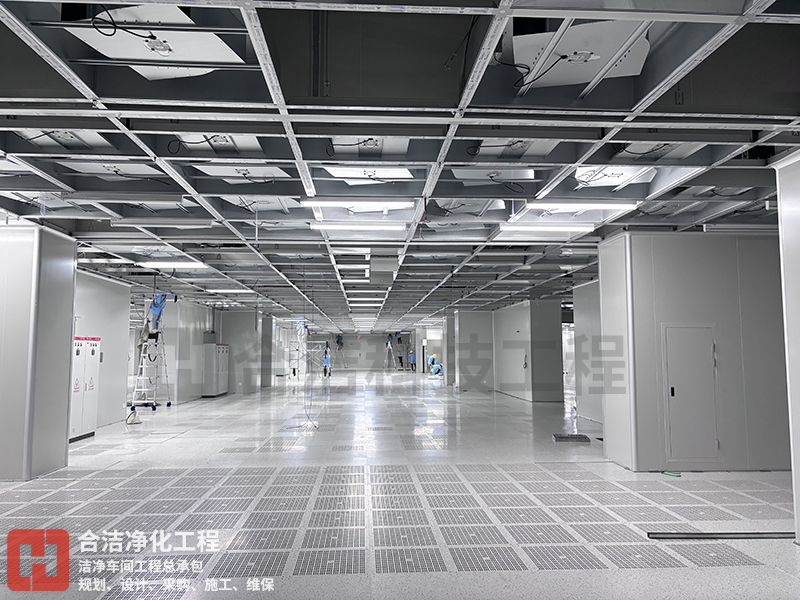

電子潔凈廠房是用于生產半導體、集成電路、液晶顯示器件(LCD)、微機電系統(MEMS)等精密電子元器件的特殊廠房，其核心目標是通過嚴格控制空氣中的懸浮粒子、微生物、化學污染物等，確保生產環境滿足高精度工藝要求。合潔科技電子凈化工程公司將從工藝分析和技術要點兩方面展開說明：

　　一、電子潔凈廠房的工藝分析

　　1、典型電子生產工藝對潔凈環境的需求

　　電子元器件生產工藝復雜，不同環節對潔凈度的要求差異顯著：

　　半導體制造：

　　涵蓋光刻、薄膜沉積、蝕刻、離子注入等工藝。例如，光刻環節需在百級(ISO 5 級)或更高潔凈度環境中進行，避免微米級粒子污染導致芯片電路短路或失效。

　　液晶顯示(LCD/OLED)制造：

　　包括陣列基板制作、成盒、封裝等工序。成盒過程中若存在灰塵顆粒，會導致顯示面板出現亮點、暗點等缺陷，通常需千級(ISO 6 級)至百級潔凈環境。

　　印制電路板(PCB)制造：

　　高精度 PCB(如 HDI 板)的曝光、顯影等工序需萬級(ISO 7 級)潔凈度，防止銅箔污染影響電路導通。

　　2、微污染控制的核心工藝挑戰

　　粒子污染：直徑≥0.1μm 的塵埃粒子可能直接導致芯片短路或薄膜沉積缺陷。

　　化學污染：空氣中的揮發性有機物(VOCs)、酸堿氣體(如 SO?、NH?)可能腐蝕半導體材料或影響薄膜性能。

　　靜電與微生物污染：靜電吸附粒子加劇污染，微生物(如細菌)可能在濕法工藝中引入有機雜質。

　　二、電子潔凈廠房的技術要點

　　1、空氣凈化系統設計

　　氣流組織形式：

　　垂直單向流：適用于百級及以上潔凈區，氣流從天花板高效過濾器(HEPA/ULPA)垂直向下，經地板格柵排出，塵埃粒子隨氣流單向流動，避免二次污染。

　　非單向流(亂流)：適用于千級及以下區域，通過循環風稀釋污染物，但需注意氣流死角。

　　過濾系統：

　　采用 “初效 + 中效 + 高效” 三級過濾，高效過濾器效率需達到 HEPA(≥99.97%@0.3μm)或 ULPA(≥99.9995%@0.12μm)。

　　定期檢測過濾器泄漏，避免局部失效導致潔凈度下降。

　　2、壓差控制與氣流管理

　　壓差梯度設計：

　　潔凈區與非潔凈區之間保持 5-10Pa 正壓，防止外界污染物滲入;高潔凈度區域(如核心生產區)對相鄰低潔凈度區域保持 5Pa 以上壓差，形成 “潔凈梯度”。

　　產塵工序(如蝕刻、拋光)需設置負壓區，防止污染物擴散。

　　風量與換氣次數：

　　百級區換氣次數≥400 次 / 小時，千級區≥60 次 / 小時，萬級區≥20 次 / 小時，確保污染物及時排出。

　　3、建筑材料與結構設計

　　墻面與地面：

　　墻面采用不銹鋼板、環氧樹脂涂層或潔凈彩鋼板，表面光滑、不產塵、易清潔，接縫處密封處理防止積塵。

　　地面常用環氧樹脂自流平或 PVC 卷材，具備防靜電、耐磨、耐化學腐蝕性能(如抵抗蝕刻液泄漏)。

　　吊頂與門窗：

　　吊頂需承重高效過濾器與風管，采用密閉式設計，避免灰塵掉落;門窗采用不銹鋼或鋁合金材質，密封膠條需耐老化、不釋放揮發物。

　　4、微污染綜合控制技術

　　靜電控制：

　　地面、工作臺面鋪設防靜電材料，人員穿戴防靜電服、鞋套，設備接地，防止靜電吸附粒子。

　　化學污染控制：

　　采用化學過濾器(活性炭吸附)去除空氣中的 VOCs、酸性氣體，關鍵工序(如薄膜沉積)需設置局部凈化單元(FFU)。

　　微生物控制：

　　濕法工藝區(如清洗間)需定期消毒，人員進入前經風淋室除塵，避免帶入微生物。

　　5、設備與人員管理

　　設備準入標準：

　　生產設備需經過 “凈化處理”，表面無裸露螺絲、易清潔，運行時不產塵(如采用無塵潤滑脂)。

　　人員凈化流程：

　　人員需經更衣、風淋(吹淋時間≥30 秒)進入潔凈區，穿戴連體潔凈服、頭套、口罩，禁止佩戴飾品(如手表、戒指)。

　　6、檢測與監控系統

　　在線監測：

　　實時監測懸浮粒子濃度(激光粒子計數器)、壓差、溫濕度(百級區溫度控制在 23±1℃，濕度 45%±5%)、風速等參數，數據接入中央監控系統。

　　定期驗證：

　　每季度進行潔凈度靜態 / 動態測試，每年對空調系統、過濾器效率進行全面驗證，確保符合 ISO 14644 或 GMP 標準。

　　三、延伸：電子潔凈廠房的發展趨勢

　　節能化：采用熱回收系統、變風量(VAV)空調、LED 照明，降低潔凈廠房高能耗問題。

　　智能化：通過物聯網(IoT)技術實現設備狀態預警、能耗優化，結合 AI 算法動態調整潔凈參數。

　　模塊化設計：預制化潔凈單元(如集裝箱式潔凈室)縮短建設周期，適應半導體產線快速迭代需求。

　　電子潔凈廠房的技術核心是 “以工藝需求為導向，通過空氣凈化、壓差控制、材料選擇及微污染管理，構建穩定的潔凈環境”。其設計需緊密結合生產工藝特點，同時兼顧節能、智能等現代需求，確保精密電子元器件的良率與可靠性。
