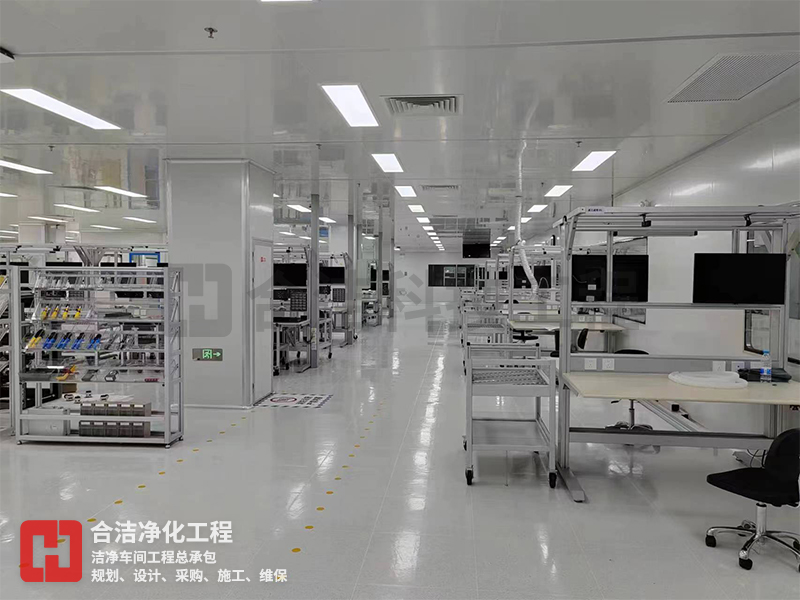

頂棚是電子無塵車間的主要組成部分，一般來說，根據氣流組織、照明布置、送風部件的按裝形式和結構形式的不同而有多種做法。今天就隨合潔科技電子凈化工程公司一起來了解下電子無塵車間的頂棚如何設計和布置吧!

　　帶有送風功能的頂棚(如垂直平行流和頂送側回亂流潔凈室)構造比較復雜。它要同時滿足氣流組織和照明的要求，因此電子無塵車間要注意解決好送風系統與燈具的矛盾，并做好進風部位的密閉處理。電子無塵車間送風系統一般由送風管道、送風靜壓箱、高效過濾器、支承靜壓箱和安裝高效過濾器的骨架、送風孔板或散流器等部件組成。

　　電子無塵車間在頂棚采用散流器或局部孔板送風時，經常把照明燈具和送風口間隔布置在頂棚上。當頂棚需要滿頂送風時，往往與布置燈具發生矛盾。如在垂直平行流潔凈室中，為了保證潔凈車間較高的凈化效率，要求送風口面積達到頂棚面積的80%左右。有的設計把燈具做成燈帶，放在送風孔板之間。測試資料說明，這種燈帶的設置會明顯影響垂直氣流的組織，形成渦流區。其影響高度(從燈帶平面開始)一般為燈帶寬的4-5倍。無燈帶時，距過濾器底300毫米即可獲得均勻垂直氣流，而布置一個200毫米寬的燈帶，卻需要在1,000毫米處才可獲得均勻垂直氣流，這就大大限制了潔凈車間凈高的利用。

　　電子無塵車間為了克服這一缺陷，有的設計將燈管明裝在送風孔板下面，它對氣流影響較小，頂棚構造也大為簡化，但室內觀瞻效果較差。在小面積電子無塵車間中，可以在頂棚和墻面交接處沿墻面四周布置燈帶。為了解決在頂棚中合理布置燈具，又不影響氣流組織，工程設計中采用了穿孔有機玻璃發光頂棚的構造處理。即在水平滿布高效過濾器的頂棚中，把日光燈管安裝在高效過濾器之間，在距高效過濾器300毫來處布置一層有機玻璃細孔送風板，代替以往采用的金屬孔板。使整個頂棚既是發光面，又是送風面由于燈管安裝在送風孔板上面，燈管尺寸比燈帶寬度要小，又通過送風孔板的阻尼和均壓作用，因此對組織室內平行氣流影響很小。

　　高效過濾器在頂棚中通常有三種布置方式：(1)水平布置(2)側向布置(3)水平布置和側向布置相結合。高效過濾器固定在頂棚的網格狀骨架系統里時，為了滿足高效過濾器安裝部位縫隙的密閉處理，骨架一定要有足夠的剛度和平整度。高效過濾器的安裝形式也要便于更換和維修。

　　頂棚中的靜壓箱有整體式的，也有若干個箱體組合的。靜壓箱的重量是通過梁或骨架支撐在墻體上，也可直接擱置在墻體上。靜壓箱內表面要求不起塵、不積塵、不開裂。整體靜壓箱往往用于固定式潔凈室，其材料常與墻面相同，組合式靜壓箱在裝配式潔凈室采用較多，同樣也適用于固定式。目前常用內表面經烤漆或噴漆的薄鋼板制作。如果安裝高效過濾器的網狀骨架與靜壓箱組成整體結構時，靜壓箱也必須有足夠的剛度和平整度，以保證進風部位縫隙的密閉。頂棚骨架目前常用型鋼鍍、鍍鉻、烤漆或鋁型材等材料。

　　沒有送風功能要求的頂棚構造比較簡單。頂棚的面層材料要求光潔、不積塵。通常采用塑料貼面板、五夾板油漆，薄鋼板噴漆等面層材料。潔凈度要求低的房間也可直接采用抹灰油漆頂棚。有的在潔凈室頂棚中采用雙層為半透明塑料薄膜作面層，把燈管吊在頂棚上面，使室內有發光頂棚之感，效果也很好。
