可視對講系統怎么接線?可視對講系統怎么安裝?
2019-03-19
共有16080家企業看過

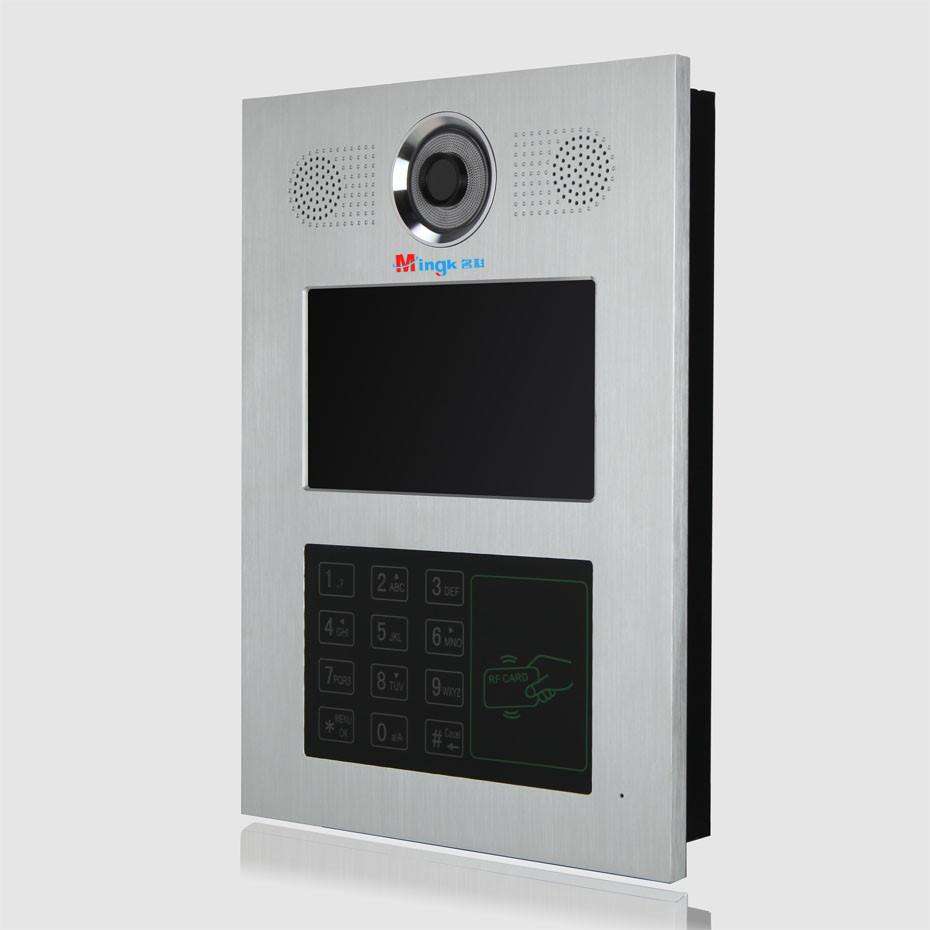

可視對講系統是住宅小區、辦公樓里必不可少的弱電工程之一,是提供人與人之間雙向可視通話的工具,同時還能起到較好的安防作用??梢晫χv系統的安裝需要專業的人員進行操作,具體怎么接線怎么安裝的話倒是可以了解一二,下面合景機電給大家講解一下可視對講怎么接線以及可視對講怎么安裝吧。
可視對講怎么接線?

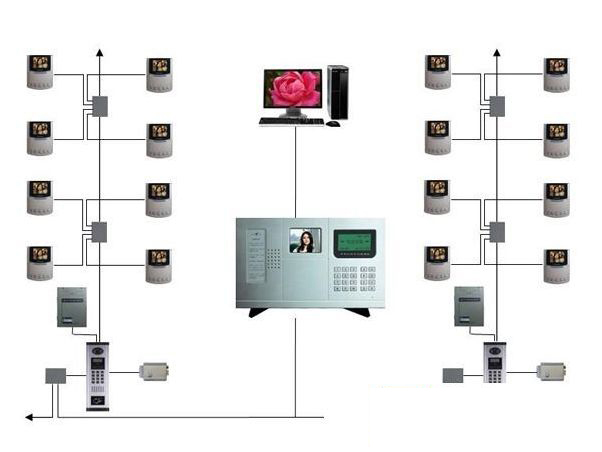

1、主機到層間平臺部分
從門口機到層間平臺,用3×0.5的線,其中主機+5接層間平臺的V;+5旁邊的G,接層間平臺V旁邊的GS接S,主機的TV接,層間平臺的TV,屏蔽線一端接主機TV旁邊的G,另一端接層間平臺TV接旁邊的GND。
2、電源
電源VCC接層間平臺的18V端,負極接各接兩邊的G端。
3、入戶線
層間平臺插排顏色和分機端的插排顏色對接即可,其中的視頻線,芯線分別接分機和層間平臺的黃線,屏蔽線與分機和層間平臺的藍色分別并接,電源12V和G C分別接主機的12V和GC;電控鎖兩根線接電源箱的LOCK,不分正負極。
可視對講怎么安裝?
1、安裝設備前首先對系統所有的線路進行全面檢查,確認是否存在斷線或者短路現象。
2、當確認整個系統的線路沒有任何故障,才可以安裝設備,并且接線的各接點必須加上焊錫,保證接點穩固。
3、完成設備的初步安裝后,必須仔細全面檢查各個部位的接線正確與否。
4、接下來進行各單元樓通電后的調試。
關于可視對講系統怎么接線怎么安裝就講到這里了,如果您有相關的機電和弱電工程需要安裝,您也可以直接與合景機電聯系,我們有18年的機電智能化工程安裝經驗,一定是您最優的選擇!
